Lagerteile und Übertragungsteile
Ob schwere Lagereisen oder hochpräzise Stell- und Prüfstangen – bei uns sind Sie richtig, wenn Sie hochwertige Lager- und Übertragungsteile benötigen. Zuverlässig und sicher.
Made in Germany!

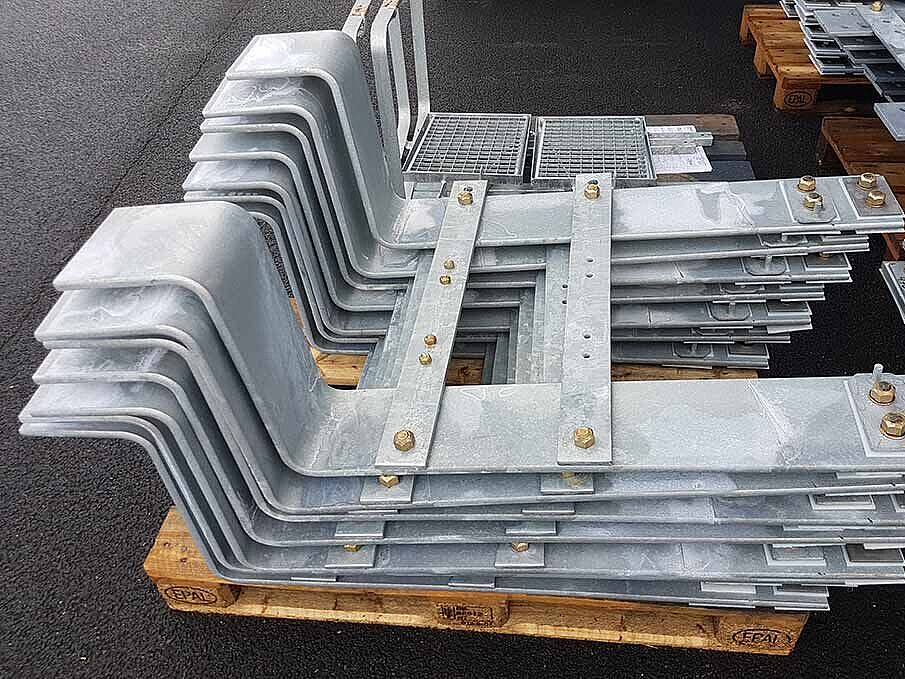

Lagerungen für Weichenantriebe, Signale und Bockstellungen
Im Bereich Lagerungen für Antriebe, Signale und Bockstellungen bieten wir Ihnen ein breites Sortiment an. Selbstverständlich feuerverzinkt nach DB-Standard.
| Bezeichnung | DB-Zeichnung | Antrieb | Lage/Richtung/Anordnung/Schwelle | Sonstiges |
|---|---|---|---|---|
| Antriebslagerung | S 7310.10.14 | S 700 K, S 700, DB 700, L 700 H | Holz, Beton | vormontiert rechts/links; nicht vormontiert bitte angeben, KS-Schienenbefestigung |
| Antriebslagerung | S 7314.1.7 | S 700 K, S 700, DB 700, L 700 H | Eisen | vormontiert rechts/links; nicht vormontiert bitte angeben, KS-Schienenbefestigung |
| Antriebslagerung | S 7310.10.14 und S 7326.01.2 Teil 001 | S 700 K, S 700, DB 700, L 700 H | Beton | vormontiert rechts/links; nicht vormontiert bitte angeben, W-Schienenbefestigung |
| Antriebslagerung | S 7310.27.1 Teil 7310 833 | S 700 K, S 700, DB 700 | Holz, Beton | DKW und EKW, nicht vormontiert, KS-Schienenbefestigung |
| Antriebslagerung | S 7310.27.1 Teil 7310 833 | S 700 K, S 700, DB 700 | Holz, Beton | Für Weichen mit beweglichem Herzstück nicht vormontiert, KS-Schienenbefestigung |
| Antriebslagerung | S 7310.15.2 und S 7326.01.1 | S 700 K, S 700, DB 700 | Beton | Für Weichen mit beweglichem Herzstück nicht vormontiert,W-Schienenbefestigung |
| Zungenprüfkontaktlagerungen | S 7310.12.12 Teil 497 | isoliert niedrige Ausführung, Verbindungsgestänge auf der gegenüberliegenden Seite, KS-Befestigung | ||
| Zungenprüfkontaktlagerungen | S 7326.07.2 | isoliert niedrige Ausführung, Verbindungsgestänge auf der gegenüberliegenden Seite, W-Befestigung | ||
| Zungenprüfkontaktlagerungen | S 7310.13.10 Teil 505 4 | isoliert hohe Ausführung, Verbindungsgestänge auf der gleichen Seite, KS-Befestigung | ||
| Zungenprüfkontaktlagerungen | S 7326.07.2 | isoliert hohe Ausführung, Verbindungsgestänge auf der gleichen Seite, W-Befestigung |
| Bezeichnung | DB-Zeichnung | Schienenform | Lage/Richtung/Anordnung | Sonstiges |
|---|---|---|---|---|
| Schwellenlagereisen für Signalböcke, tief liegend | S 401.06.3 Teil 044 667.1 | KS-Schienenbefestigung | ||
| Schwellenlagereisen für Signalböcke, tief liegend | S 401.06.3. Teil 054 1 | KS-Schienenbefestigung | ||
| Schwellenlagereisen für Signalböcke, tief liegend | S 401.06.3. Teil 044.667 1 | KS-Schienenbefestigung | ||
| Schwellenlagereisen für Signalböcke, tief liegend | S 7326.X | W-Schienenbefestigung | ||
| Schwellenlagereisen für Signalböcke, tief liegend | S 7326.01. Teil 7326 001 | |||
| Schwellenlagereisen für Signalböcke, hoch liegend | S 633.02.5 Teil 633 104 | |||
| Schwellenlagereisen für Signalböcke, hoch liegend | S 7350.01.3 Teil 042 2 | |||
| Schwellenlagereisen für Signalböcke, hoch liegend | S 7326.04.1 Teil 7326 023 1 | |||
| Schwellenlagereisen für Winkelhebel | S 113.26.7 Teil 1135311 | |||
| Lagerung | S 633.02.5 Teil 633 127 1 | |||
| Hubbegrenzung | S 044.10.2 Teil 044 535 1 | |||
| Lagerung für Signalböcke | S 633.02.5 Teil 633 128 3 | einteilig | ||
| Lagerung für Signalböcke | S 113.20.3 Teil 407 1 und Teil 408 1 | zweiteilig | ||
| Befestigungssatz für Schwellenlagereisen | S 633.02 Bild 1 | KS-Schienenbefestigung | ||
| Befestigungssatz für Schwellenlagereisen | S 7320.7 | W-Schienenbefestigung | ||
| Lagereisen für Weichenantrieb | S 7327.02.4 Teil 7327 009 3 | links | ||
| Lagereisen für Weichenantrieb | S 7327.02.4 Teil 7327 008 3 | rechts | ||
| Lagereisen für Winkelhebel | S 7327.02.4 Teil 7327 011 2 | links | ||
| Lagereisen für Winkelhebel | S 7327.02.4 Teil 7327 010 2 | rechts | ||
| Lagereisen für Zungenprüfkontakte gegenüberliegend | S 7327.04.9 Teil 7327 025 2 | links | ||
| Lagereisen für Zungenprüfkontakte gegenüberliegend | S 7327.04.9 Teil 7327 024 2 | rechts | ||
| Lagereisen für Zungenprüfkontakte gleiche Seite | S 7327.04.9 Teil 7327 023 3 | links | ||
| Lagereisen für Zungenprüfkontakte gleiche Seite | S 7327.04.9 Teil 7327 022 3 | rechts | ||
| Verbindungslasche | S 7327.04.9 Teil 7327 035 1 |
| Bezeichnung | DB-Zeichnung | Antrieb | Lage/Richtung/Anordnung/Schwelle | Sonstiges |
|---|---|---|---|---|
| Antriebslagerung | S 7310.10.14 | S 700 K, S 700, DB 700, L 700 H | Holz, Beton | vormontiert rechts/links; nicht vormontiert bitte angeben, KS-Schienenbefestigung |
| Antriebslagerung | S 7314.1.7 | S 700 K, S 700, DB 700, L 700 H | Eisen | vormontiert rechts/links; nicht vormontiert bitte angeben, KS-Schienenbefestigung |
| Antriebslagerung | S 7310.10.14 und S 7326.01.2 Teil 001 | S 700 K, S 700, DB 700, L 700 H | Beton | vormontiert rechts/links; nicht vormontiert bitte angeben, W-Schienenbefestigung |
| Antriebslagerung | S 7310.27.1 Teil 7310 833 | S 700 K, S 700, DB 700 | Holz, Beton | DKW und EKW, nicht vormontiert, KS-Schienenbefestigung |
| Antriebslagerung | S 7310.27.1 Teil 7310 833 | S 700 K, S 700, DB 700 | Holz, Beton | Für Weichen mit beweglichem Herzstück nicht vormontiert, KS-Schienenbefestigung |
| Antriebslagerung | S 7310.15.2 und S 7326.01.1 | S 700 K, S 700, DB 700 | Beton | Für Weichen mit beweglichem Herzstück nicht vormontiert,W-Schienenbefestigung |

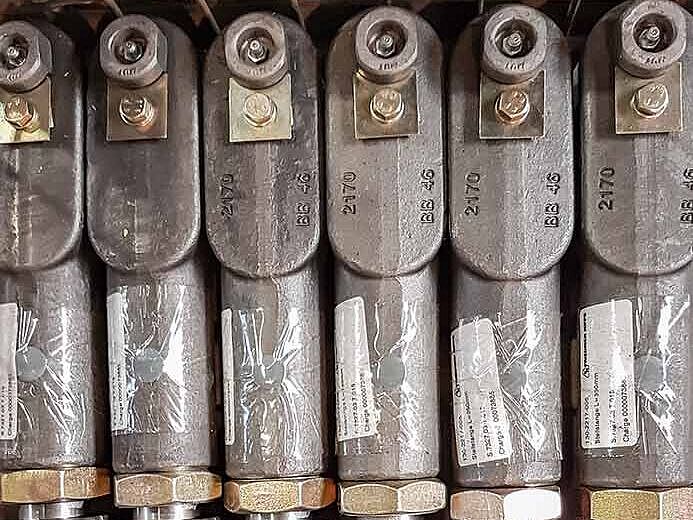

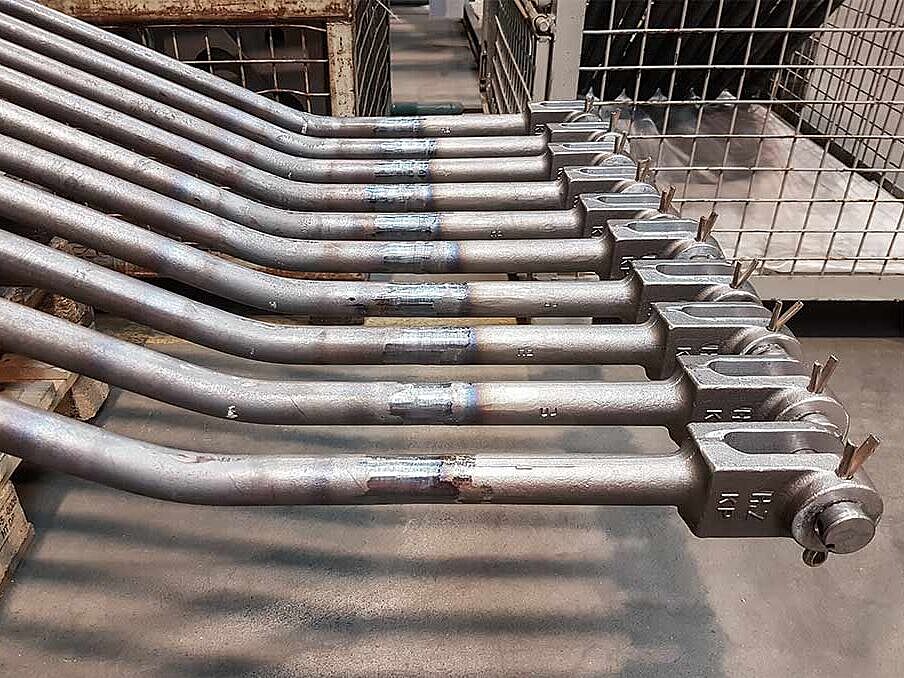

Stell-, Bock-, Prüfer- und Kuppelstangen
Ob Standard oder Sonderanfertigung. Wir bieten Ihnen ein breites Sortiment an Prüferstangen, Bockstangen, Stellstangen und Kuppelstangen. Alles nach bekanntem DB-Standard: S7320; S232; S225.01; S7310; S7327; S633; S119. Darüber hinaus sind wir aufgrund der eingesetzten Abbrennstumpftechnik in der Lage, flexibel auf Sonderwünsche in Bezug auf die Länge zu reagieren.
| Bezeichnung | DB-Zeichnung | Maß | Lage/Richtung/Anordnung/Schwelle | Sonstiges |
|---|---|---|---|---|
| Bockstange für handgestellte Weichen | S 119.02.6 | 1000 mm | mit Kreuzgelenk, längenveränderlich | |
| Bockstange für handgestellte Weichen | S 633.04.3 Teil 141 1 | 2082 mm | am Mittelangriff, Linksanordnung | |
| Bockstange für handgestellte Weichen | S 633.04.3 Teil 142 1 | 2082 mm | am Mittelangriff, Rechtsanordnung | |
| Bockstange für handgestellte Weichen | S 119.02.6 Teil 119 026 1 | 1970 mm | für DKW mit Klinkenverschluss | |
| Bockstange für ferngestellte Weichen | S 633.02.3 Teil 110 | neben dem Weichenantrieb | mit Kreuzgelenk, gekröpft | |
| Bockstange für ferngestellte Weichen | S 633.02.3 Teil 116 | gegenüber dem Weichenantrieb | mit Kreuzgelenk, gekröpft | |
| Bockstange für Gleissperre | S 7320.04. Teil 133 2 | 990 mm | für ferngestellten Bock | mit isolierter Buchse, anklemmbare Gleissperre |
| Bockstange für Gleissperre | S 7320.04. Teil 132 2 | 2750 mm | für ferngestellten Bock | mit isolierter Buchse, anklemmbare Gleissperre |
| Bockstange für Gleissperre | S 7320.03.2 Teil 106 2 | 1080 mm | für ferngestellten Bock | nicht isoliert für anschraubbare Gleissperre |
| Bockstange für Gleissperre | S 7320.03.2 Teil 105 2 | 2800 mm | für ferngestellten Bock | nicht isoliert für anschraubbare Gleissperre |
| Stellstange für Gleissperrenantrieb | S 7320.04.7 Teil 135 2 | 480 mm | ||
| Stellstange für Gleissperrenantrieb | S 7320.04.7 Teil 134 1 | 2245 mm | ||
| Stellstange für elektrische Weichenantriebe | S 7310.61.24 Teil 5112 | 1375 mm | Holz, Beton | |
| Stellstange für elektrische Weichenantriebe | S 7310.52.4 Teil 0113 | 1375 mm | Stahl | |
| Stellstange für elektrische Weichenantriebe | S 7327.03.6 | 350 mm (Mittelstellung) | für Verschlussschwelle | |
| Stellstange für DKW | S 7310.61 Teil 651 | 1200 mm | ||
| Stellstange für DKW | S 7310.61 Teil 7310 567 | 1350 mm | ||
| Kuppelstange für DKW | IOW 54.51.2007 | 980 mm | für DKW 49/54 - 190 -1:9 | |
| Kuppelstange | S 225.01.2 Teil 040 3 | 900 mm | ||
| Kuppelstange | S 225.01.2 Teil 041 3 | 2900 mm | ||
| Kuppelstange A | S 7320.05. Aug.3 Teil 7320 156 | L=745 mm; k=115 mm | ||
| Kuppelstange A | S 7320.05. Aug.3 Teil 7320 157 | L=805 mm; k=115 mm | ||
| Kuppelstange A | S 7320.05. Aug.3 Teil 7320 158 | L=800 mm; k=115 mm; a=82 mm | ||
| Kuppelstange A | S 7320.05. Aug.3 Teil 7320 159 | L=785 mm; k=95 mm; a=60 mm | ||
| Kuppelstange A | S 7320.05. Aug.3 Teil 7320 155 | L=785 mm; k=70 mm | ||
| Prüferstange für Zungenprüfer am Weichenantrieb | S 7310.101 Teil 7310 753 | 555 mm | für alle EW, ABW, IBW 49/54/60; DKW 49/54-190 1:n; DKW 54-500 1:n; für Rückfallweiche, gegenüber der Handumstellvorrichtung | |
| Prüferstange für Zungenprüfer am Weichenantrieb | S 7310.101 Teil 7310 747 | 1715 mm | für alle EW, ABW, IBW 49/54/60; EKW 54-500 1:n; DKW 54-500 1:n | |
| Prüferstange für Zungenprüfer mit elektrischem Zungenprüfer | S 7310.104 Teil 7310 775 | 730 mm | für alle EW, ABW, IBW 54/60-500…2500 Übetragungsteile auf Antriebsseite | |
| Prüferstange für Zungenprüfer mit elektrischem Zungenprüfer | S 7310.112 Teil 7310 768 | 1940 mm | für alle EW, ABW, IBW 54-760/1200; 60-500/…/1200; 60/2500 | |
| Prüferstange für Zungenprüfer mit elektrischem Zungenprüfer | S 7310.72 Teil 7310 734 3 | 1765 mm | für alle EW, ABW, IBW 54-760/1200; 60-500/…/1200; 60/2500 | |
| Prüferstange für Zungenprüfer mit elektrischem Zungenprüfer | S 7310.72 Teil 7310 733 3 | 1710 mm | für Rückfallweichen, Anordnung gegenüber der Handumstellung | |
| Prüferstange für Zungenprüfer am Weichenantrieb der Verschlussschwelle | S 7327.01 | 590 mm; 1735 mm | Ausführung rechts/links | |
| Prüferstange für Riegelschloss am Mittelverschluss | S 7310.75 Teil 7310 775 | 730 mm | ||
| Prüferstange für Riegelschloss am Mittelverschluss | S 7310.74 Teil 7310 768 | 1940 mm | ||
| Riegelschlossstangen einstellbar | 02.02.5655 | |||
| Verschlussstange | kurz,lang, überlang |

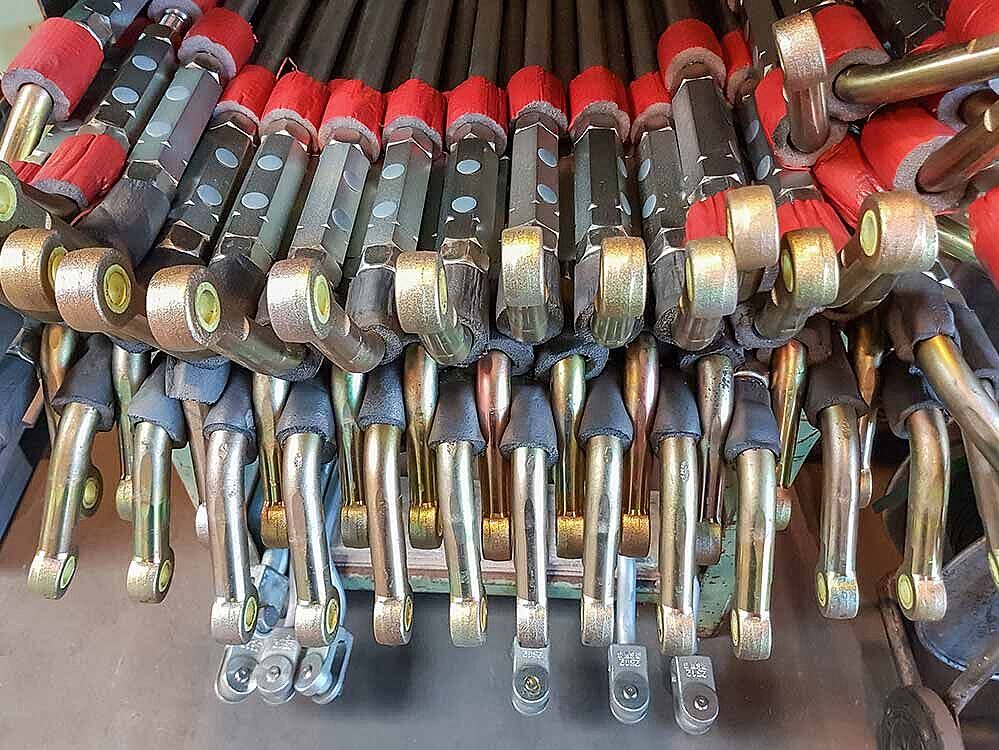

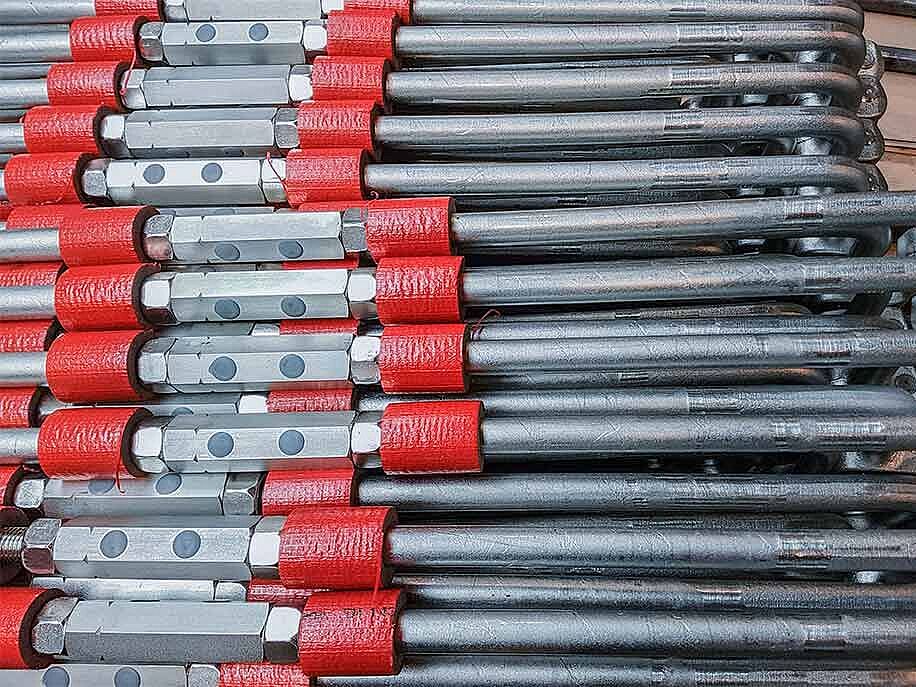

Übertragungsstangen
Abdeckungen aus Blech beschichtet oder GFK / Erdfüße
Ob Abdeckungen aus verzinktem Blech oder Abdeckungen aus glasfaserverstärkten Kunststoffen, die im SMC Verfahren hergestellt werden – wir bieten Ihnen die passende Abdeckung für Ihren Einsatzzweck.
| Bezeichnung | DB-Zeichnung |
|---|---|
| Erdfuß f Weichenbock o Signalständer | S559.02.7 T029.2 |
| Erdfuß l=1000 mm Farbgebung RAL 9017 | C25165-A42-B68 |
| Erdfuß l=500 RAL 9017 | C25165-A42-B9 |
| Erdfuß l=516 f Kabelverteiler | S3680.01.3 T004.3 |
| Erdfuß l=550 Farbgebung RAL 9017 | C25165-A8-B1 |
| Erdfuß l=90 RAL 9017 sw | C25165-A42-B47 |
| Erdfuß l=900 f Kabelverteiler | S3680.01.3 T017.1 |
| Kabelschutzrohr 1 1/4 l=1250 f Gitterm * | S075.02.3 T022.1 |
| Kabelschutzrohr 1 1/4 l=550 f Schmalmas* | S375.02.2 T002.1 |
| Kabelschutzrohr 1" l=4160 f 8m Gitterma* | S084.00.3 T008.1 |
| Kabelschutzrohr 1" l=6150 f 10m Schmalm. | S084.00.3 T009.1 |
| Kanal I hoch h=225 l=2000 | S004.05.2 T501.1 |
| Kanal I hoch h=225 l=2600 | S004.05.2 T502.1 |
| Kanal I hoch h=225 l=3200 | S004.05.2 T503.2 |
| Kanal I niedrig h=125 f 1-2 Drahtltg. | S004.04.1 T401.1 |
| Kanal II h=125 m Deckel | S4-3 |
| Kanal II h=225 f 3-4 Drahtltg. | S4-3 |
| Kanal II niedrig h=125 f 3-4 Drahtltg | S004.04.1 T402.1 |
| Kanal III h=225 f 5-6 Drahtltg | S4-3 |
| Kanal III niedrig h=125 f 5-6 Drahtltg. | S004.04.1 T403.1 |
| Kanal IV h=225 verzinkt | S5174.344.2 |
| Kanal IV niedrig h=125 f 7-8 Drahtzugltg | S004.04.1 T404.1 |
| Kanalboden f Kanal I gebogene Ausf. | S004.2.2 T221.1 |
| Kanalstift | S003.02.8 T013.3 |
| Kanalstift | S003.02.8 T013.3 |
| Kanalunterlage f Kanal I | S004.2.2 T211.2 |
| Kanalunterlage f Kanal II | S004.2.2 T212.2 |
| Kanalunterlage f Kanal III | S004.2.2 T213.2 |
| Kanalunterlage f Kanal IV | S004.2.2 T214.2 |

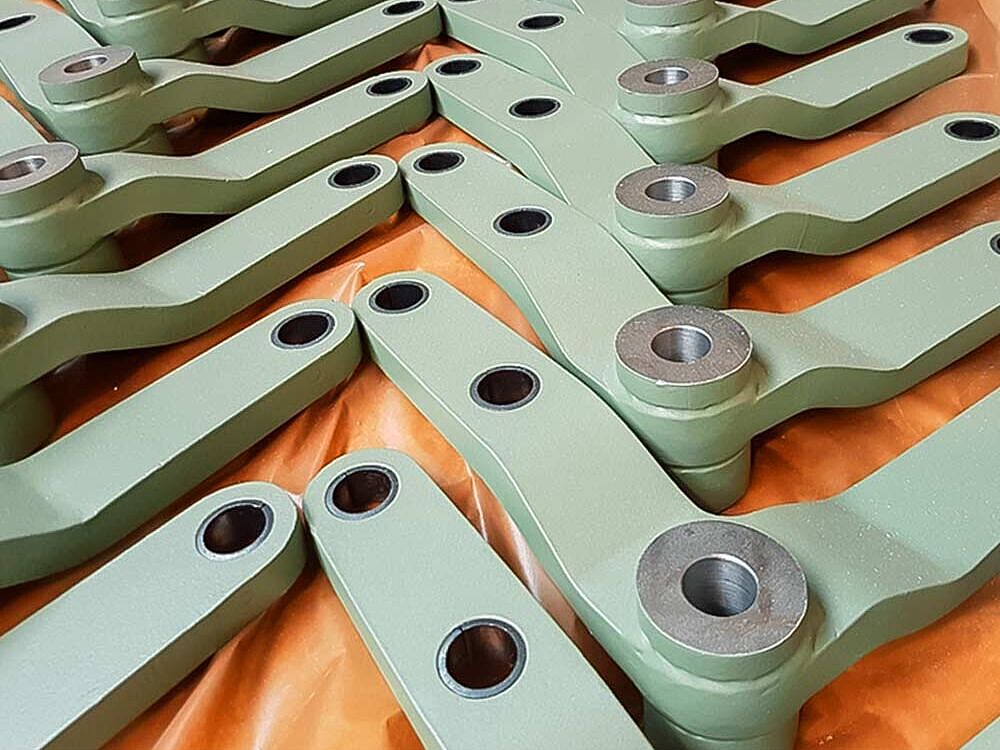

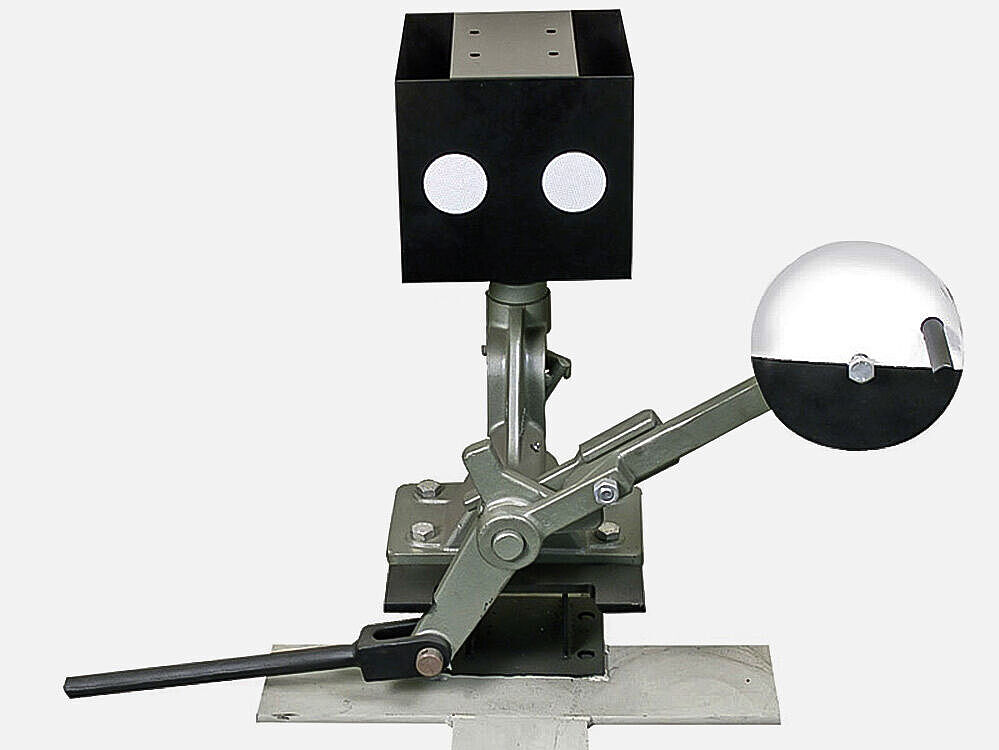

Signalböcke, Winkelhebel, mechanische Weichenantriebe
Signalböcke, Winkelhebel (u.a. S559.1.6), mechanische Weichenantriebe – mit unserem großen Sortiment an unterschiedlichen Ausführungen in diesem Bereich sind wir Ihr zuverlässiger Ansprechpartner.
| Bezeichnung | DB-Zeichnung | Sontiges |
|---|---|---|
| Signalbock für ferngestellte Gleissperren und Weichen | S 559.1.6. Teil 040 4 | |
| Signalbock für ferngestellte Gleissperren und Weichen | S 559.1.6 Teil 041 3 | DB 601 / ohne Lackierung |
| Gewichtshebel | S 559.02.7 | |
| Signalgewichte in unterschiedlichen Ausführungen | S 559.02.7 Teil 020 1 | gelb / grundiert |
| Signalgewichte in unterschiedlichen Ausführungen | S 559.02.7 Teil 120 1 | grundiert |

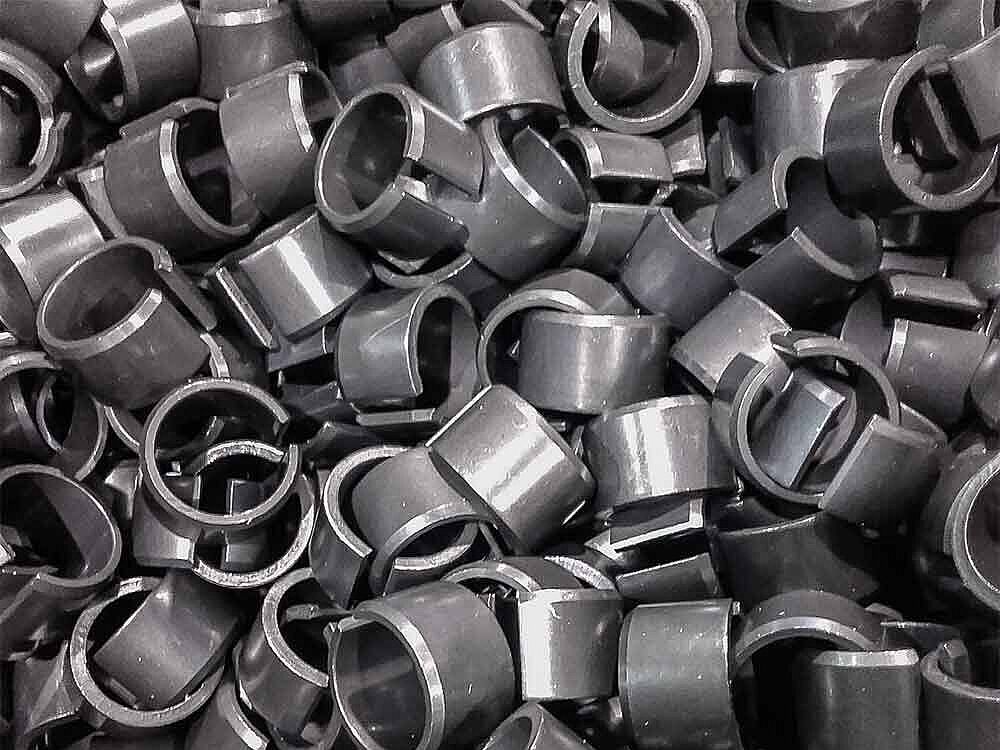

Bolzen und Spannbuchsen
Das komplette Sortiment: Wir haben alle gängigen Bolzen und Spannbuchsen nach DB-Norm im Programm. In den unterschiedlichsten Ausführungen und für die unterschiedlichsten Einsatzzwecke.
| Bezeichnung | Zeichnung |
|---|---|
| Bolzen 10x25 f Lagerwinkel | S090.26.2 T086.1 |
| Bolzen 13/10 dx37/49 z Federgabel | S110.11.5 T108.2 |
| Bolzen 13/10 dx42 z Sperrklinke | S110.11.5 T109.2 |
| Bolzen 16,5dx38 f Gabel [o.Bohrung] | S050.37.4 T187.2 |
| Bolzen 16,5dx51 m Splintring T019.2 | S075.05.3 T095.1 |
| Bolzen 16dx42 z Hakenhebel | S095.26.4 T502.1 |
| Bolzen 16dx51 m Splintring T019.2 | S075.05.3 T095.1 |
| Bolzen 16dx61 z 1. Blendenhebel | S050.36.3 T039.3 |
| Bolzen 16dx65 z Antriebshebel | S090.26.2 T011.2 |
| Bolzen 17dx51 m Splintring T019.2 | S075.05.3 T095.1 |
| Bolzen 20 dx45 m Kerbstift 5x30 | S120.26.1 T088.2 |
| Bolzen 20x111 f Hakenhebellager | S050.35.4 T037.1 |
| Bolzen 24dx103 | S228.2.4 T008.2 |
| Bolzen 24x175 z Lagerbock | S110.11.5 T111.3 |
| Bolzen d=10/6x25 z Signalantrieb | S300.05.5 T082.1 |
| Bolzen d=16 h9x57 z 1.Schwinge | S050.38.3 T097.2 |
| Bolzen d=16,5x35 f Gestängegabel | S075.02.3 T034.2 |
| Bolzen d=16,8/18,0h9x42 z Hakenhebel | S050.35.4 T096.1 |
| Bolzen d=16x35 f Gestängegabel | S075.02.3 T034.2 |
| Bolzen d=16x38 f Gabel (o.Bohrung) | S050.37.4 T187.2 |
| Bolzen d=20 h9x79 z 2.Blendenantrieb | S050.38.3 T078.2 |
| Bolzen d=20x57 z Flügelnabe | S050.34.4 T009.2 |
| Bolzen d=20x67,5 o Ring T150.014.1 | S150.01.4 T116.1 |
| Bolzen d=24x65 f Zwischenriegel | S030.1.5 T064.3 |
| Bolzen f Weichenantrieb L700H 7x31 sw * | SWX 655595 |
| Bolzen f Zungenprüferstange | S7322.12.1 T019.1 |
| Bolzen m Schmiernippel f T7310.531.2 | S7310.54.7 T030.1 |
| Bolzen m Splintloch | B 405.70.52 |
| Bolzen z isol.Stellstangengabel/Verbind* | S7310.56.8 T425.1 |
| Bolzen z isol.Stellstangengabel/Verbind* | S7310.56.8 T425.1 |
| Bolzen z isol.Stellstangengabel/Verbind* | S7310.56.8 T425.1 |
| Bolzen z Stellstange d=28 | S7317.05 T008 |
| Bolzen z Stellstangengabel T7310.032.3 | S7310.54.7 T041.2 |
| Bolzen z Stellstangengabel T7310.540.1 | S7314.09.4 T635.2 |
| Bolzen z Weichensignalanschlussstange | S7310.07.1 T304.1 |
| Bolzen z Zungenprüfergabel | S7310.50.7 T374.1 |
| Bolzen,Kopf- f Fahrstr.-Schubst.-Antrieb | S154.01.2 T016.1 |
| Bolzen,Schmier- M20x1,5x75 m Schmiernip* | X 713865 |
