Leittechnik und Sicherungstechnik
Mit über 60 Jahren Erfahrung sind wir Ihr kompetenter Ansprechpartner in der Leit- und Sicherungstechnik. In dieser Zeit haben wir nicht nur eine Vielzahl an Komponenten kontinuierlich weiterentwickelt, sondern unser Sortiment auch stetig erweitert. So finden Sie bei uns heute Produkte auf dem neusten Stand der Technik sowie außergewöhnliche Bauteile, die nur noch selten Anwendung finden.
Was auch immer Sie benötigen. Fragen Sie uns!

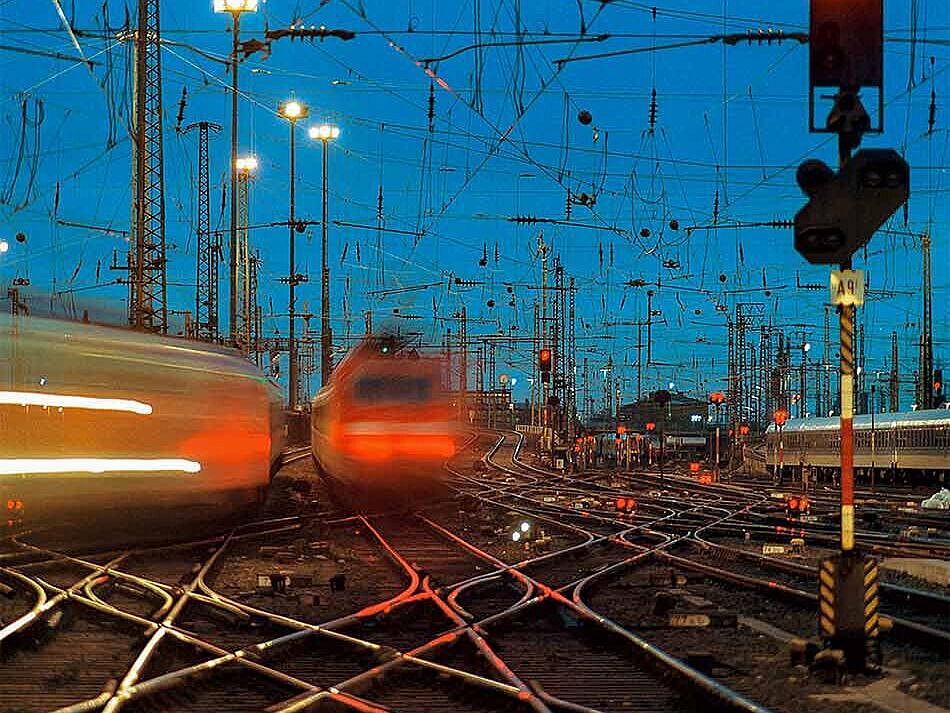

Signale

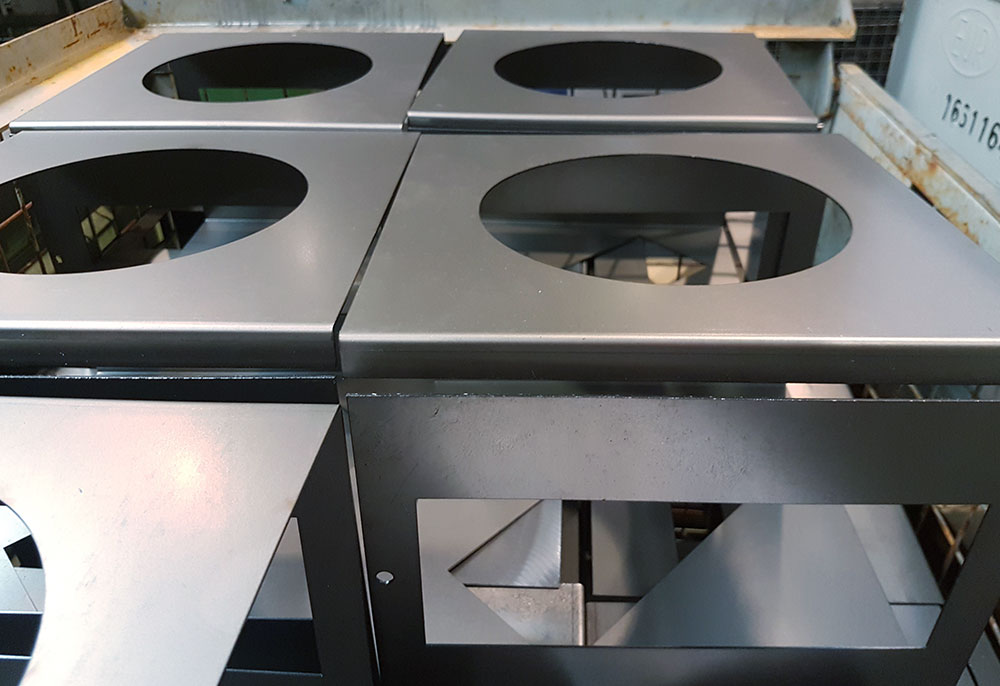

Bei uns erhalten Sie das Komplettangebot von Signalisierungen an Weichen und Gleissperren. Je nach Bedarf werden die Signale als Form-oder Lichtsignal für Sie gefertigt. Ob Einzelfertigung und Serienproduktion. Wir sind Ihr Ansprechpartner für Signale.
| Bezeichnung | DB-Zeichnung | Lage/Richtung/Anordnung/Schwelle | Sonstiges/Verwendung |
|---|---|---|---|
| Weichensignal rückstrahlend | S 633.01.2 Teil 0612 | WN 1 /WN 2 links Form L | |
| Weichensignal rückstrahlend | S 633.01.2 Teil 0602 | WN 1 /WN 2 rechts Form R | |
| Weichensignal rückstrahlend | S 633.01.2 Teil 0702 | Außenbogenweiche | |
| Weichensignal für Rückfallweichen | Lackierung Signalrot | ||
| Tagessignal | Richtungsbalken beigelegt | ||
| Weichensignal für elektrische Beleuchtung | S 633.09. Teil 633 076 | WN 1 /WN 2 links Form L | |
| Weichensignal für elektrische Beleuchtung | S 633.09.2 Teil 633 075 | WN 1 /WN 2 rechts Form R | |
| Weichensignal für elektrische Beleuchtung | S 633.09.2 Teil 633 077 | Außenbogenweichen | |

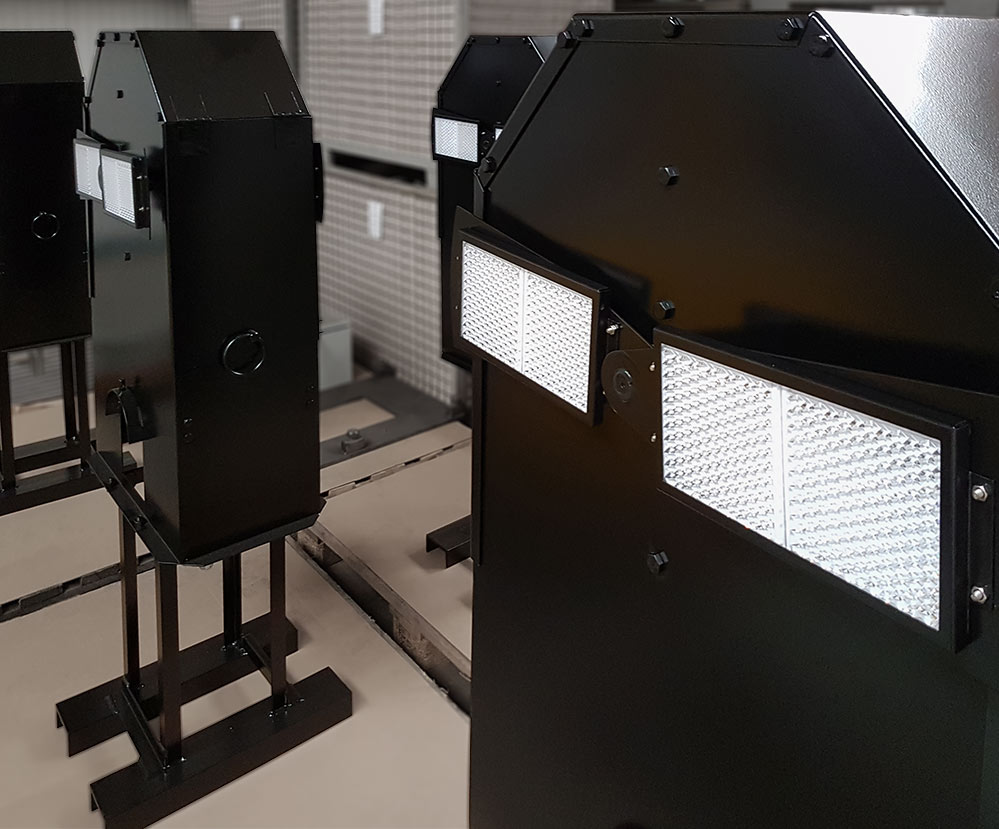

| Weichensignal DKW Signal | S 636.1.2 | ||
| Rangiersignale | S 524.1.4 | flache Ausführung/ hohe Ausführung | Ra 12/ So 12 |
| Rangiersignale | S 524.1.4 | hohe Ausführung | Ra 13 |
| Signal Trapeztafel | S 522.2.1 Teil 522 001 | ||
| Signal Pfostenschild | S 522.2.1 Teil 522 010 1 | ||
| Haltetafel | |||

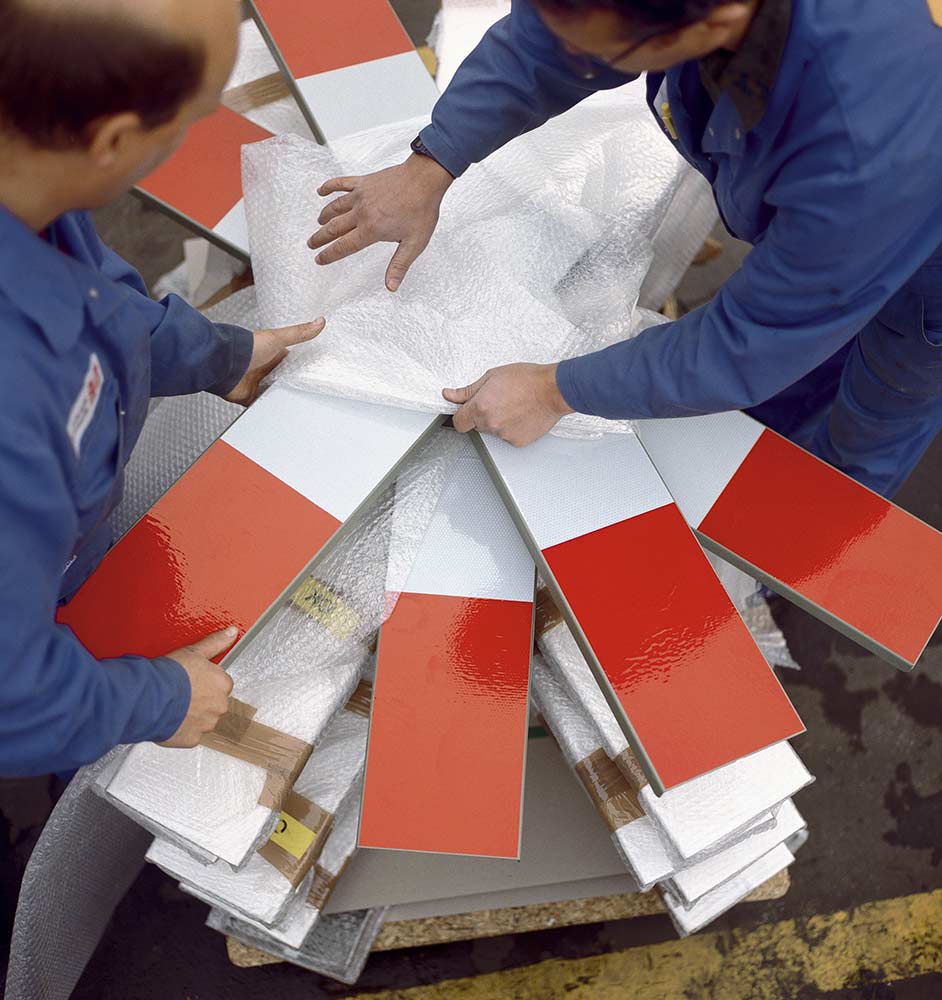

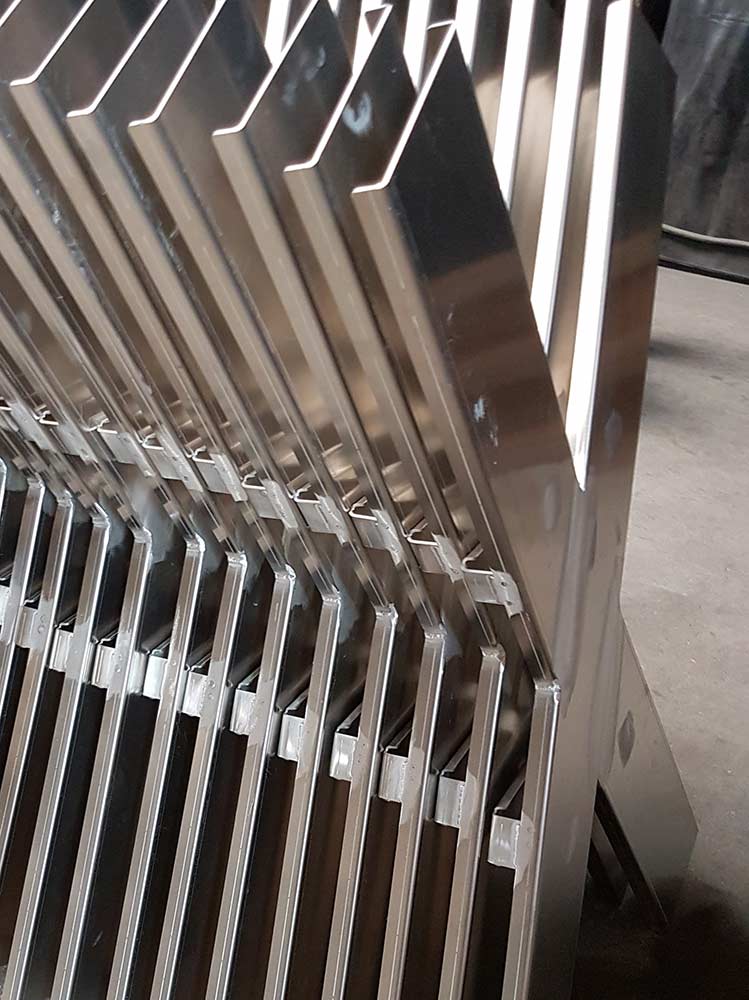

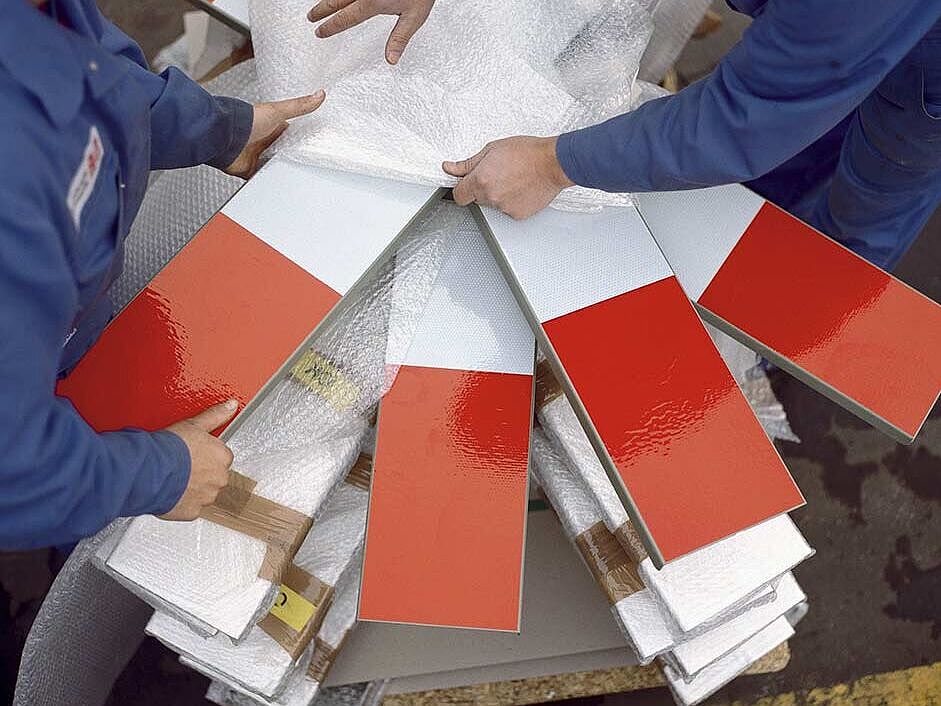

| Andreaskreuz plus Zubehör | S 800.03.07 | StVO Zeichen 201 | Stahl |
| Andreaskreuz plus Zubehör | S 800.03.7 Teil 0313 | StVO Zeichen 201 | Aluminium |
Verpackungsbereich

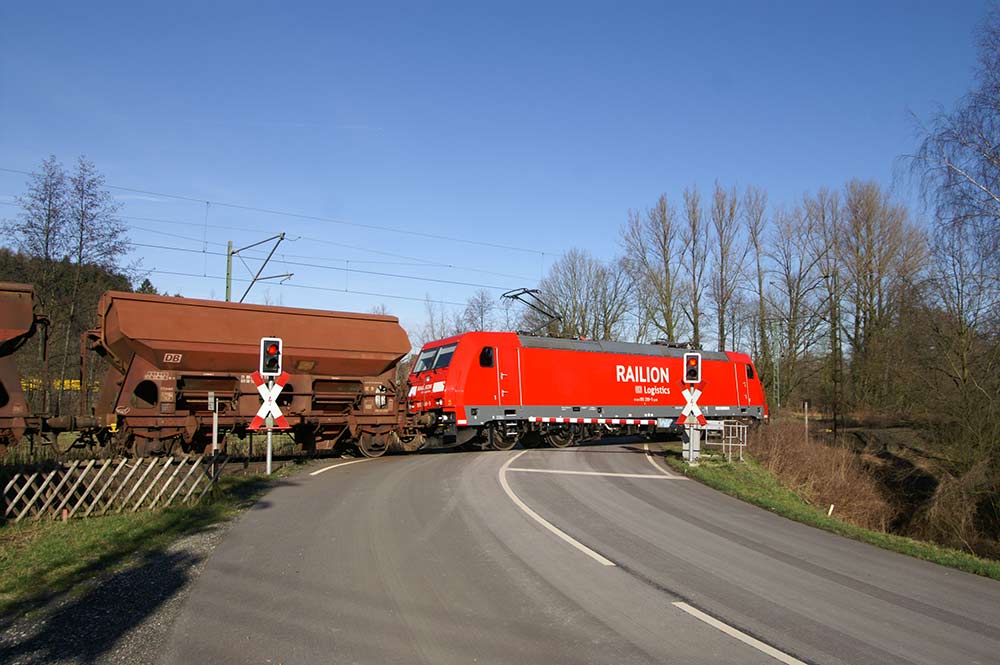

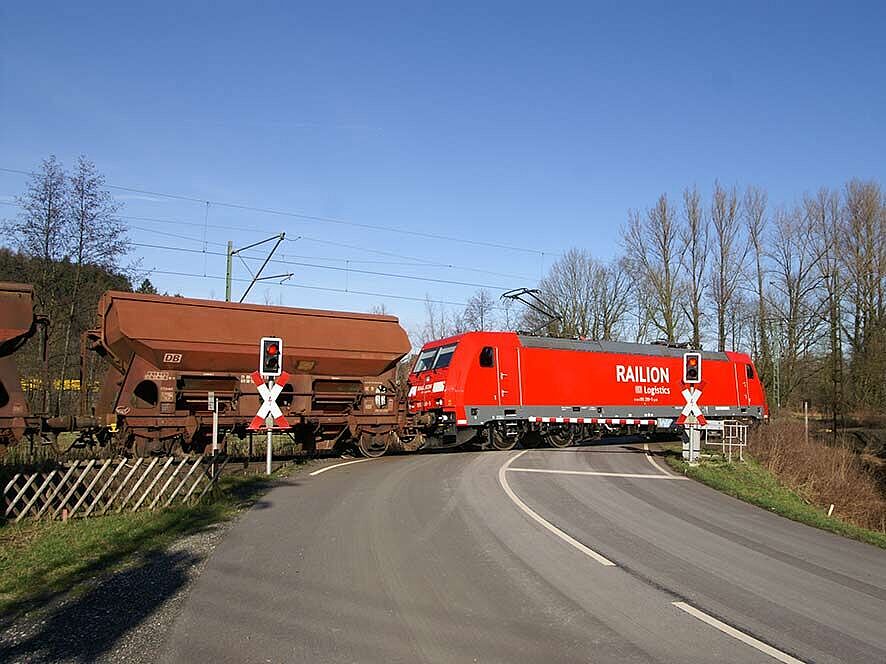

Bahnübergangstechnik / Toranlagen
Alles für Bahnübergange und Toranlagen: Mit unseren Produkten im Bereich Bahnübergangstechnik und Toranlagen machen wir Ihre Verkehrsschnittstellen sicher. Ob Gitterbehänge, Pendelstützen oder Schrankenbäume – wir bieten Ihnen bewährte Standardlösungen als auch individuelle Anfertigungen für Ihren Einsatzzweck.
| Bezeichnung | DB-Zeichnung | Maß | Sonstiges / Verwendung |
|---|---|---|---|
| Gitterbehang Aluminium | S 960.01.3 Teil 960 001 1 | L= 1905 mm | Endschuss |
| Gitterbehang Aluminium | S 960.01.3 Teil 960 008 1 | L= 1565 mm | Endschuss |
| Gitterbehang Aluminium | S 960.01.3 Teil 960 011 1 | L= 1000 mm | Zwischenschuss |
| Gitterbehang Aluminium | S 960.01.3 Teil 960 014 1 | L= 1565 mm | Spitzenschuss mit Pendelstütze |
| Gitterbehang Aluminium | S 960.01.3 Teil 960 017 1 | L= 1365 mm | Spitzenschuss mit Aufschlagpfosten |
| Gitterbehang Stahl verzinkt | S 772.04.1 Teil 772 021 0 | Endschuss | |
| Gitterbehang Stahl verzinkt | S 772.04.1 Teil 772 022 1 | Zwischenschuss | |
| Gitterbehang Stahl verzinkt | S 772.04.1 Teil 772 023 1 | Spitzenschuss | |
| Gitterbehang Stahl verzinkt | S 772.04.1 Teil 772 024 1 | Spitzenschuss | |
| Gitterbehang Stahl verzinkt | S 772.04.1 Teil 772 025 1 | Spitzenschuss | |
| Gitterbehang Stahl verzinkt | S 772.04.1 Teil 772 026 1 | Spitzenschuss | |
| Pendelstütze | S 970.1.6 | ||
| Baumschuss verschiedene Ausführungen | C 20323-Q2-B10 etc. | unterschiedliche Bauarte bitte anfragen | |
| Baumlager verschiedene Ausführungen | C 25106-A204-B18-1-6 | unterschiedliche Bauarte bitte anfragen | |
| Schrankenbäume | C25323-A5-B78 | L=4 ,75 m | unterschiedliche Bauarte bitte anfragen |
Produktbeispiele für den Bereich Bahnübergang:
- Gitterbehang
- Pendelstütze
- Schrankenbaum

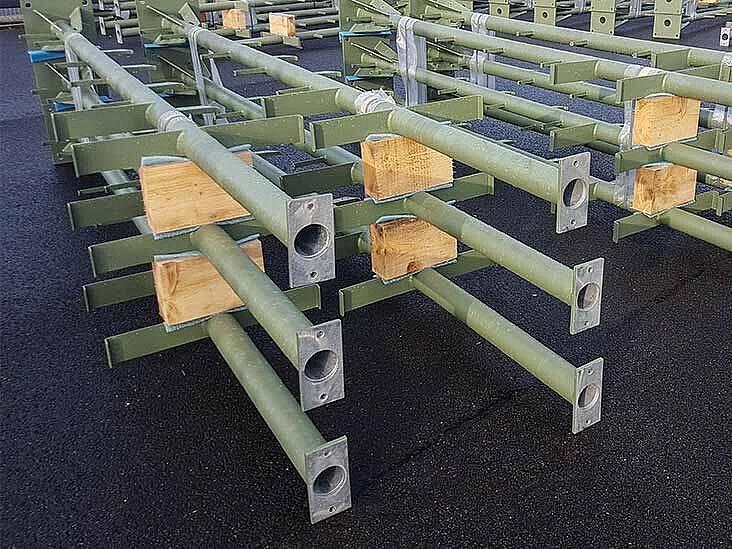

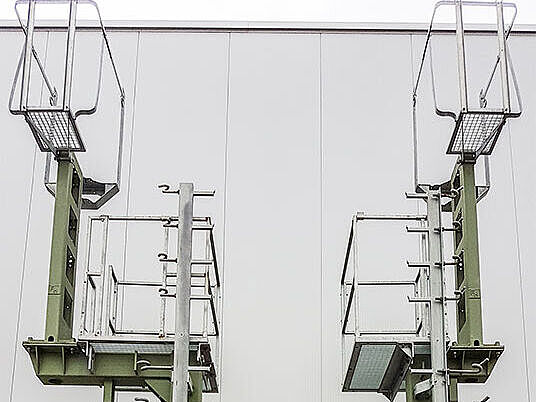

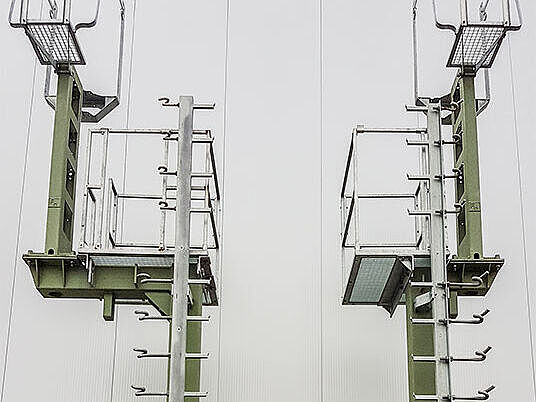

Stahlbauprogramm, Flach- und Rohrmasten mit Anbauteilen

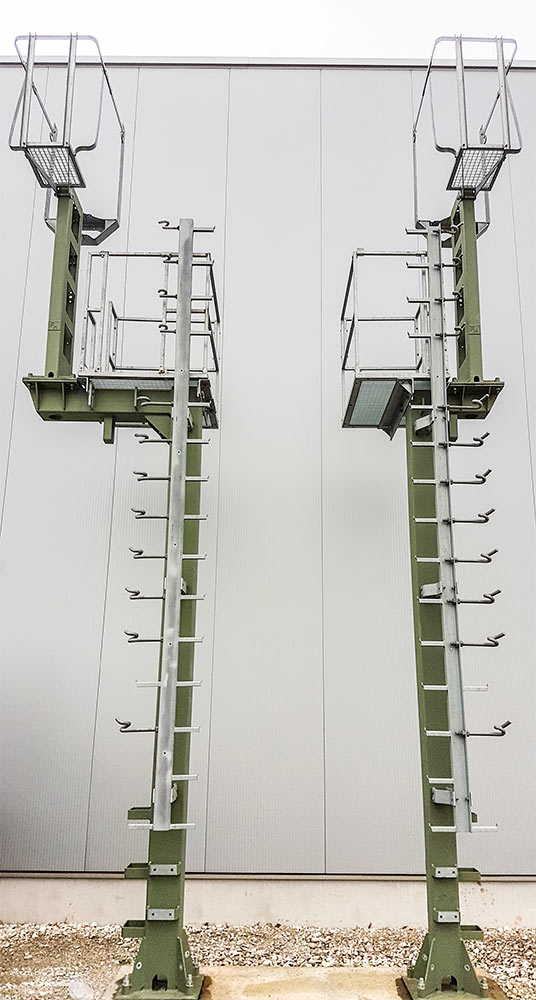

Flachmaste, Rohrmaste, Podeste und Aufstiegshilfen mit Anbauteilen und Auslegern nach DB-Standard oder nach Kundenwunsch – mit unserem Mast- und Podestprogramm bieten wir Ihnen ein umfangreiches Sortiment im Bereich Stahlbau. Auch Klappmastlösungen können je nach Kundenwunsch konstruktiv ausgelegt und angeboten werden. Zudem werden Aufstiegshilfen mit Absicherungen je nach Bedarf montiert. Auf Wunsch statten wir die Maste komplett mit Signaltechnik aus. Und auch die Lieferung an den gewünschten Zielort übernehmen wir für Sie.
| Bezeichnung | Zeichnung | Sonstiges / Verwendung | Windlastzone |
|---|---|---|---|
| Lichtsignalmast mit Ausleger 495 mm | S 8110.8.1 | 4,1 m | |
| Lichtsignalmast mit Ausleger 1000 mm | S 8110.8.10 T 160.1 | 4,1 m | |

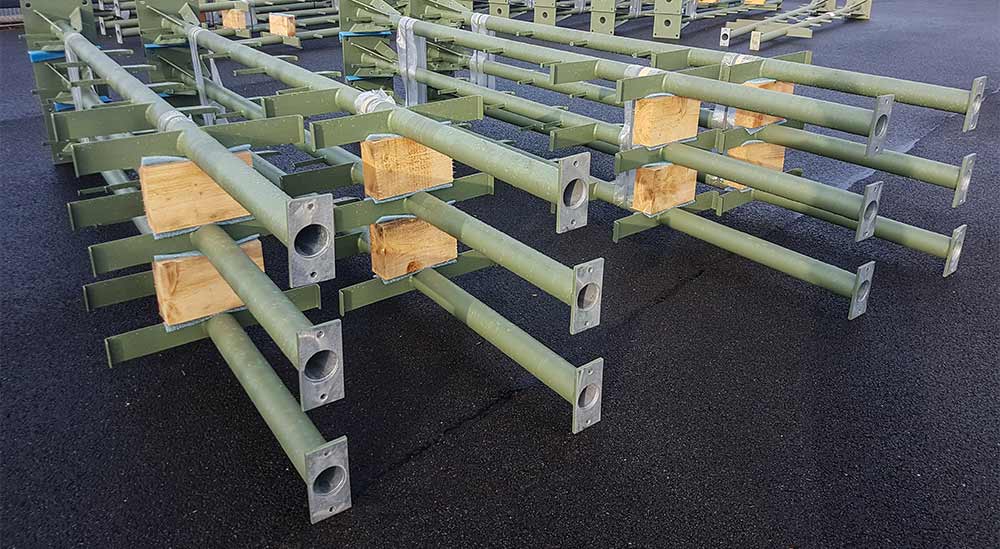

| Lichtsignal Rohrmast 3,55 m | S 8270.01.4 | 3,55 m | |
| Lichtsignal Flachmast 5,2 m | S 8110.2.3 | 5,2 m | |
| Aufsetzmast 1,0 m | S 8115.1.8.T.001.5 | 1,0 m | |

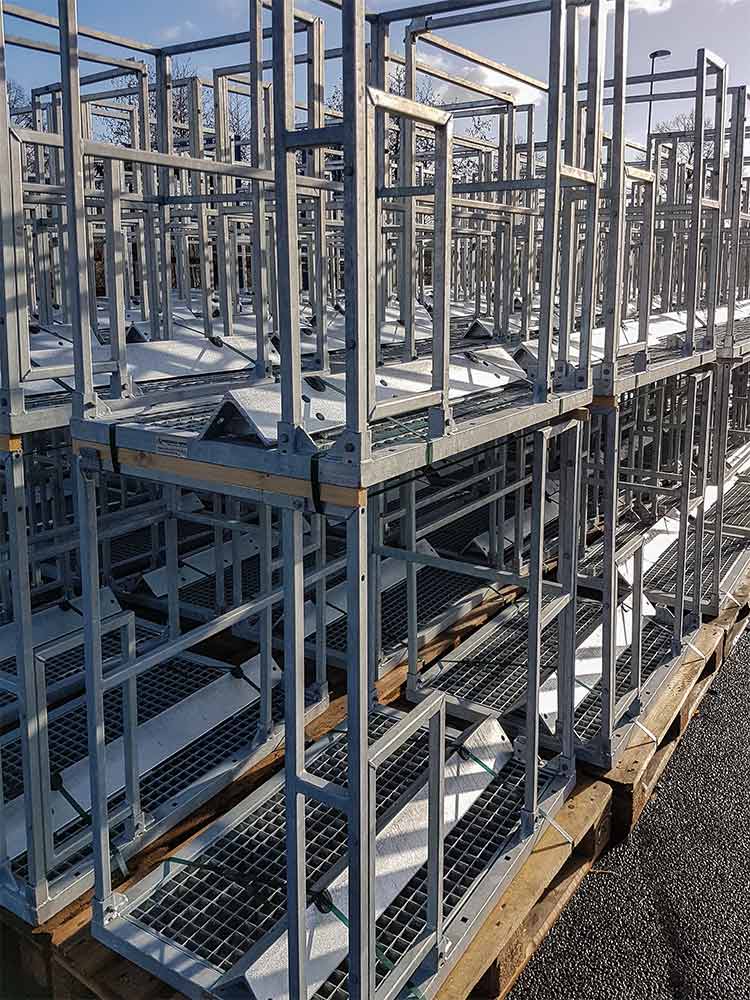

| Podest für Hauptsignal | S 8105.1.2 T.025.1 | ||
| Podest für Signalmast | S 8117.2.7 T.040.5 | ||
| Eingrabflachmast 10m LpH (L-11,10m) O. Obfl. | 1 Ell 10.02.01 / SME-14-3206-1-02 | 10 m | 1 + 2 |
| Eingrabflachmast 10m LpH (L-11,10m) O. Obfl. | 1 Ell 10.02.07 / SME-14-3208-1-02 | 10 m | 3 + 4 |
| Eingrabflachmast 12m LpH (L-13,90m) O. Obfl. | 1 Ell 10.02.02/SME-14-3210-1-02 | 12 m | 1 + 2 |
| Eingrabflachmast 12m LpH (L-13,90m) O. Obfl. | 1 Ell 10.02.08/SME-14-3212-1-02 | 12 m | 3 + 4 |
| Eingrabflachmast 14m LpH (L-15,90m) O. Obfl. | 1 Ell 10.02.03 / SME-14-3214-1-02 | 14 m | 1 + 2 |
| Eingrabflachmast 14m LpH (L-15,90m) O. Obfl. | 1 Ell 10.02.09 / SME-14-3216-1-02 | 14 m | 3 + 4 |
| Aufsetzflachmast 10m LpH (9,50L-m) O. Obfl. | 1 Ell 10.02.04 / SME-14-3205-1-02 | 10 m | 1 + 2 |
| Aufsetzflachmast 10m LpH (L-m) O. Obfl. | 1 Ell 10.02.10 / SME-14-3207-1-02 | 10 m | 3 + 4 |
| Aufsetzflachmast 12m LpH (L-11,5m) O. Obfl. | 1 Ell 10.02.05 / SME-14-3209-1-02 | 12 m | 1 + 2 |
| Aufsetzflachmast 12m LpH (L-11,5m) O. Obfl. | 1 Ell 10.02.11/SME-14-3211-1-02 | 12 m | 3 + 4 |
| Aufsetzflachmast 14m LpH (L-13,5m) O. Obfl. | 1 Ell 10.02.06 / SME-14-3213-1-02 | 14 m | 1 + 2 |
| Aufsetzflachmast 14m LpH (L-13,5m) O. Obfl. | 1 Ell 10.02.12 / SME-14-3215-1-02 | 14 m | 3 + 4 |
Unser Angebot im Bereich Stahlbau:
- Lichtmast
- Signalmast
- Podest
- Ausleger
- Komplettmontage und Funktionsprüfung

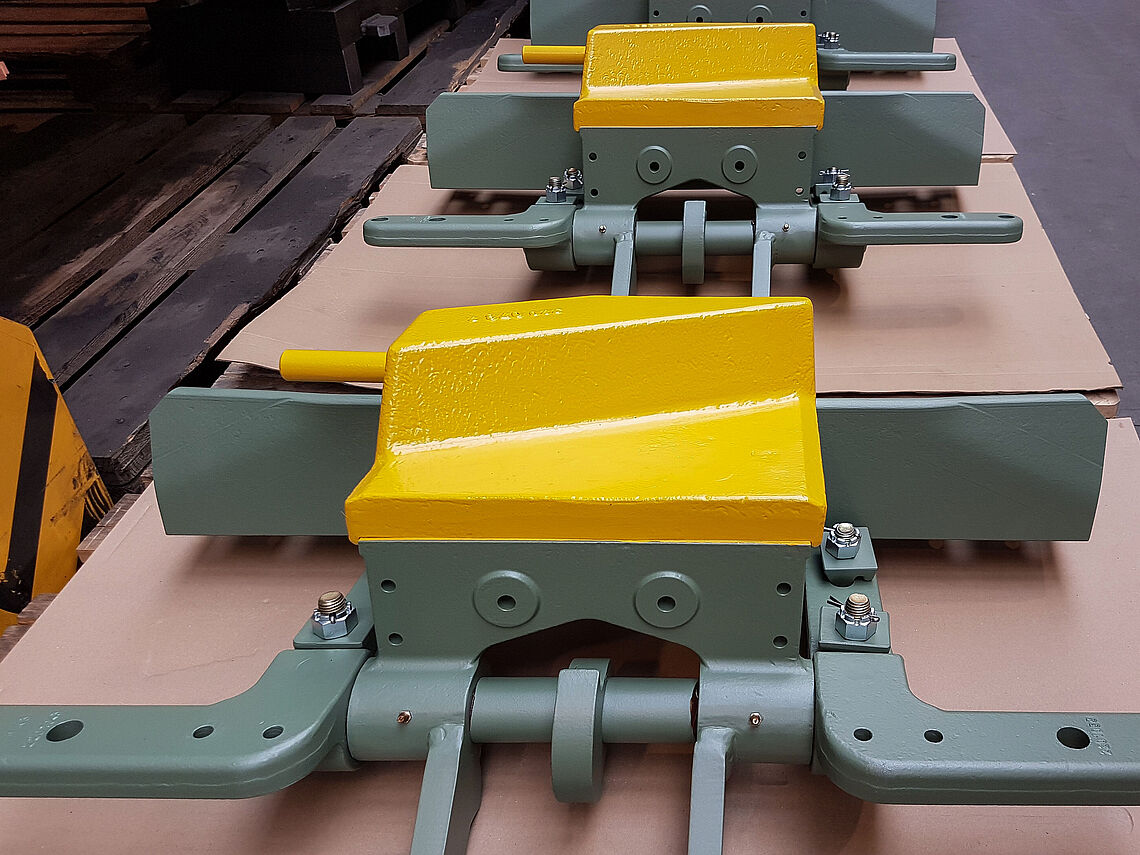

Gleissperren
Anschraubbar, anklemmbar oder versenk- und überfahrbar – wir bieten Gleissperren in verschiedenen Ausführungen an.
| Bezeichnung | DB-Zeichnung | Schienenform | Lage/Richtung/Anordnung | Sonstiges |
|---|---|---|---|---|
| Gleissperre anschraubbar | S220.2.4 | S 54 / S 49 | Links und Rechts | |
| Gleissperre anklemmbar in Sperrlage verschließbar | S220.5.5 | S 54 / S 49 / UIC 54 / UIC 60 | Links und Rechts | |
| Gleissperre anklemmbar in Sperrlage verschließbar und abliegender Stellung verschließbar | S220.5.5 | S 54 / S 49 / UIC 54 / UIC 60 | Links und Rechts | |
| Gleissperre versenk- und überfahrbar, Sperre S220.2.4 in Erdkasten eingebaut | S 54 / S 49 | |||
| Befestigungssatz für Gleissperre ansschraubbar | S220.2.4 | S 54 / S 49 | nicht geneigt und geneigt | Schwelle Holz |

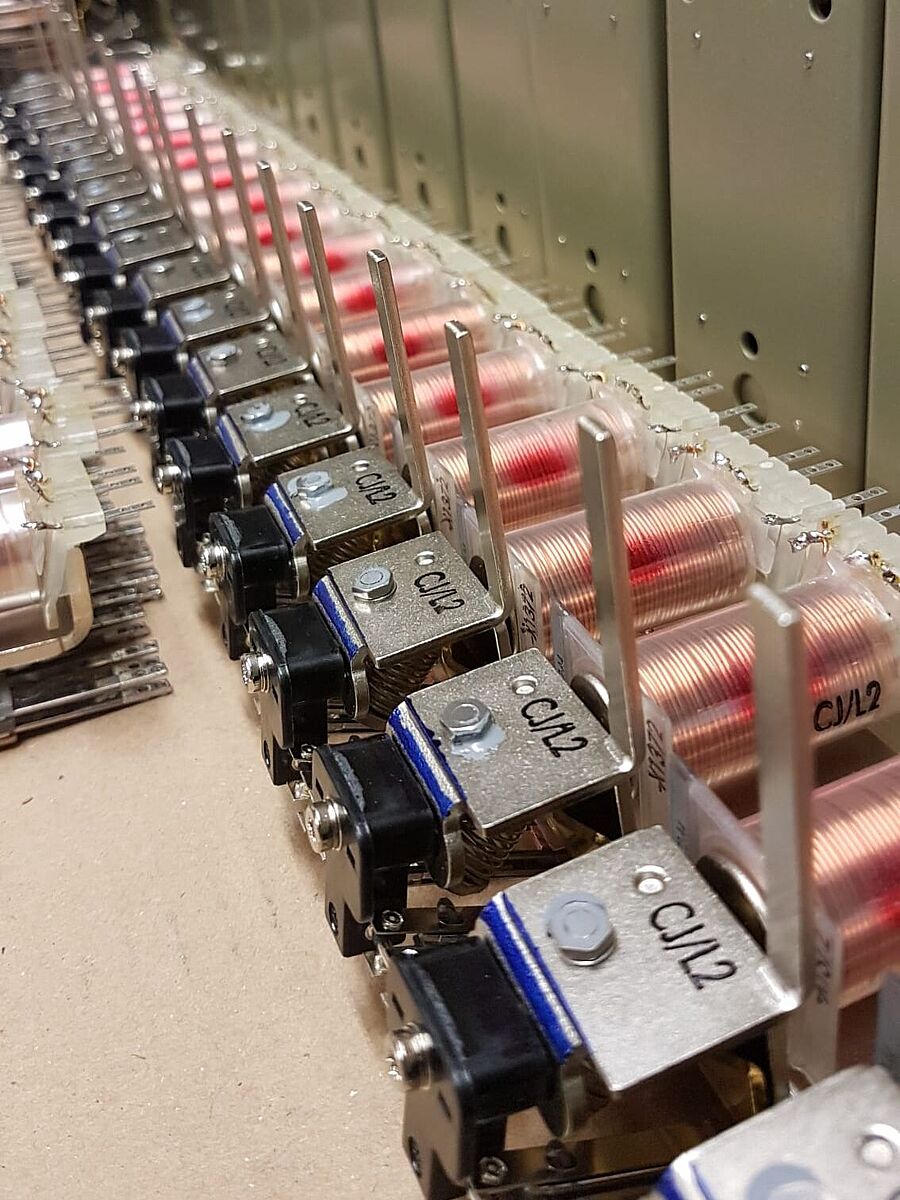

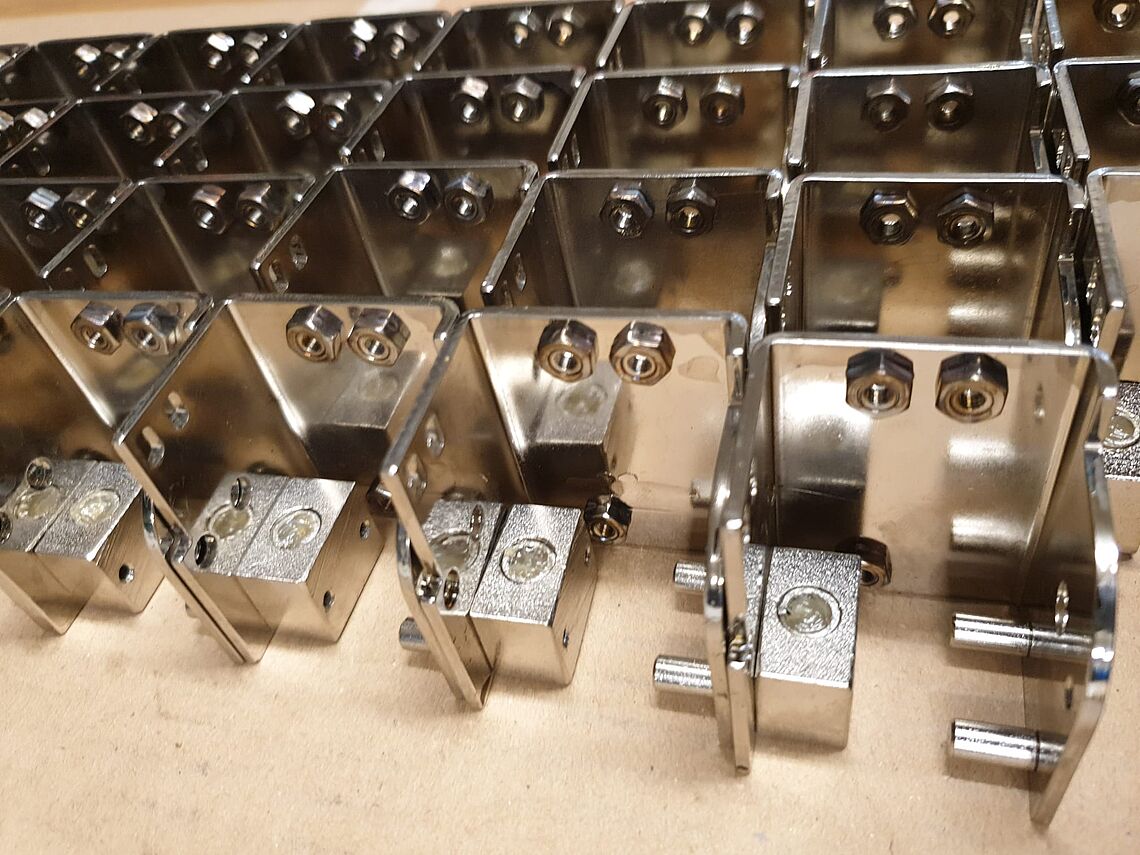

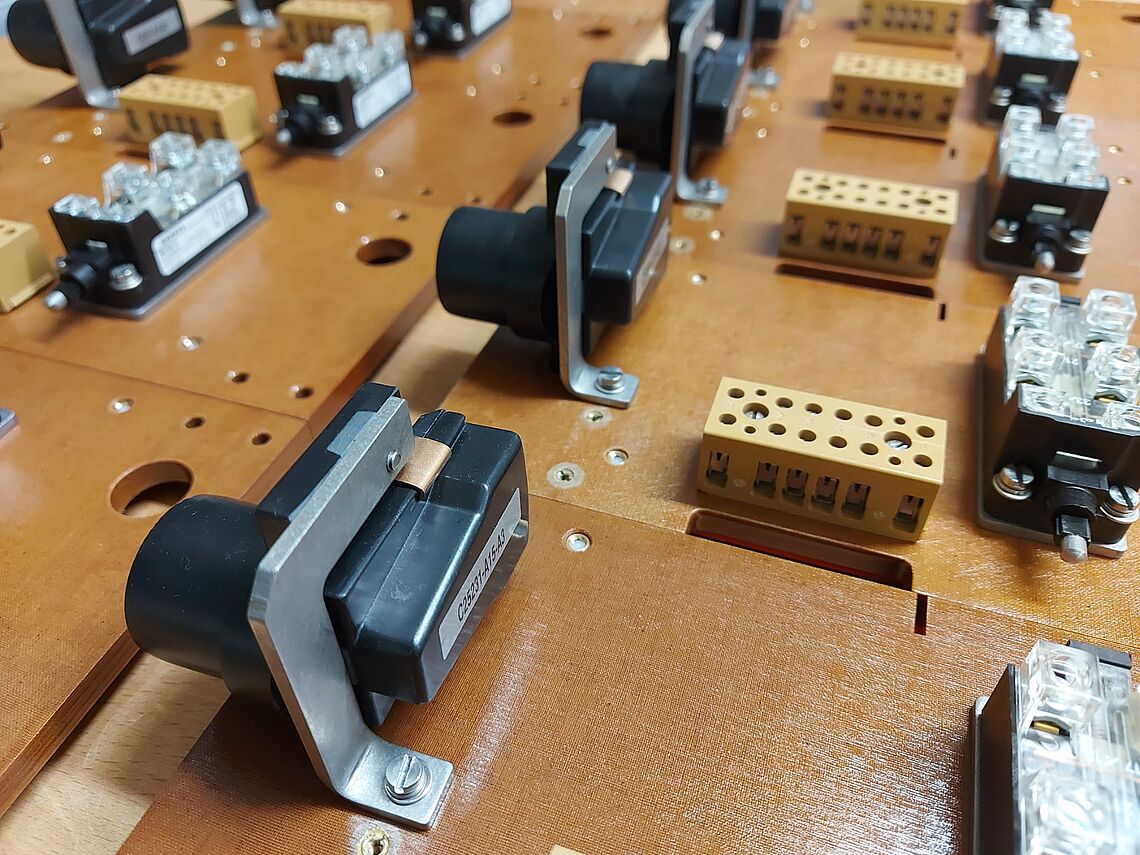

Elektromechanische Komponenten
Seit über 60 Jahren sind wir Anbieter von elektromechanischen Bauteilen. Mit dieser Erfahrung und unserer Expertise bieten wir elektromechanische Komponenten von höchstem Qualitätsstandard. Von der individuellen Konstruktion über die fachgerechte Montage bis hin zur Prüfung sämtlicher Bauteile übernehmen wir sämtliche Arbeiten rund um die entsprechenden Bauteile.
Viele unserer Kunden nutzen zudem unseren Service zur fachmännischen Instandsetzung inkl. Ersatzteilservice für diese Baugruppen. Zudem ist FRIEDRICH HIPPE als Komponentenhersteller für elektromechanische Stellwerktechnik ebenfalls in der Lage, Ersatzteile und Komponenten für E43/50L Einheitsstellwerke zu liefern oder instand zu setzen. Gerne unterstützt Sie unser Service vor Ort.
Unser Angebot im Bereich Elektromechanische Komponenten:

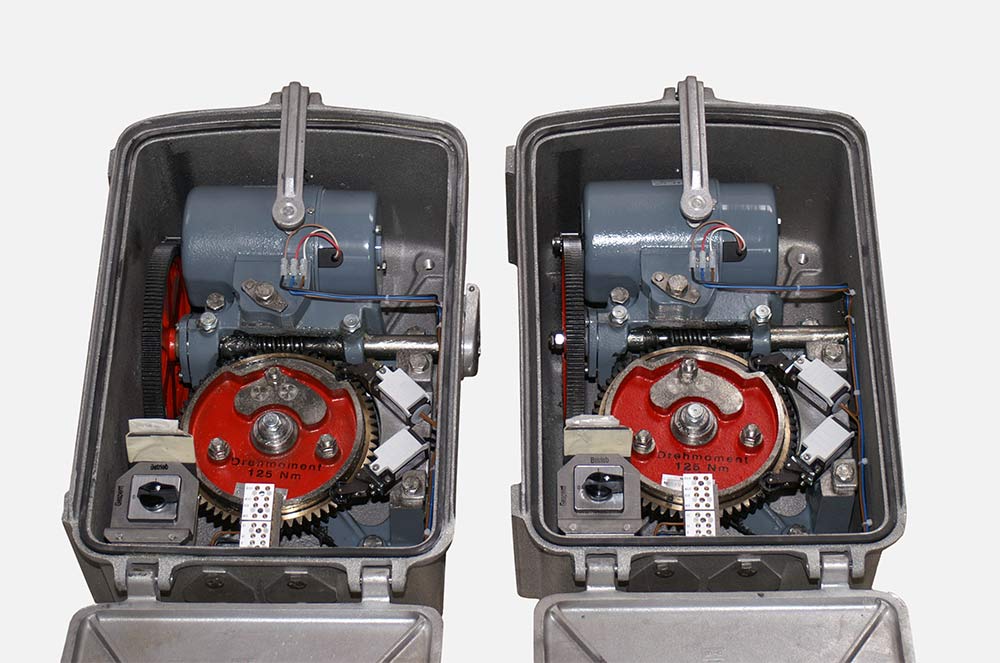

- Schalterfernantriebe

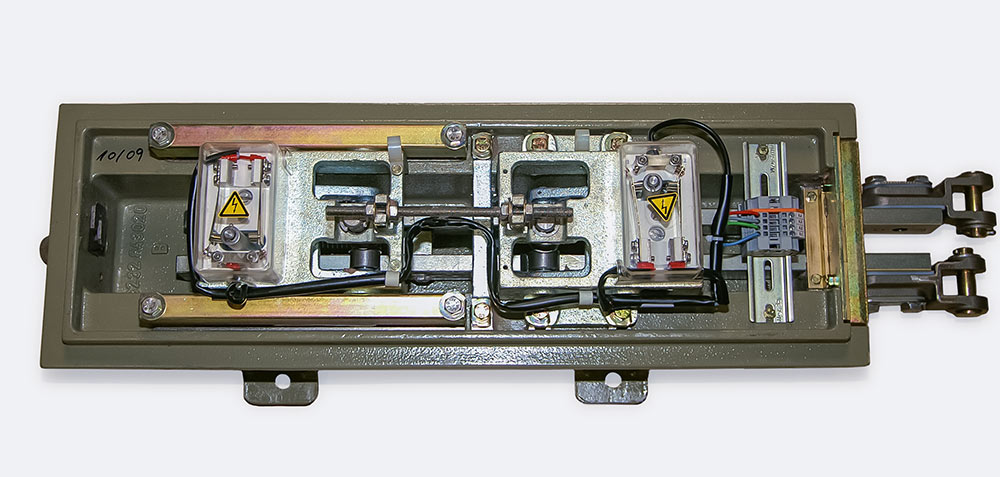

- Zungenprüfkontakte
- Schlüsselsperren
- Flügelstromschließer
- Trennschalter
- Erdungsdrosseln
- Komponenten für Stellwerke
